Bonjour,
Ces derniers jours j'ai réalisé le prototypage et l'impression 3d avec du filament ABS noir d'un châssis pour ma carrosserie de camion M35.

Il y a encore des améliorations à apporter au châssis mais le résultats est déjà prometteur. Je vous laisse découvrir ma création en photo...

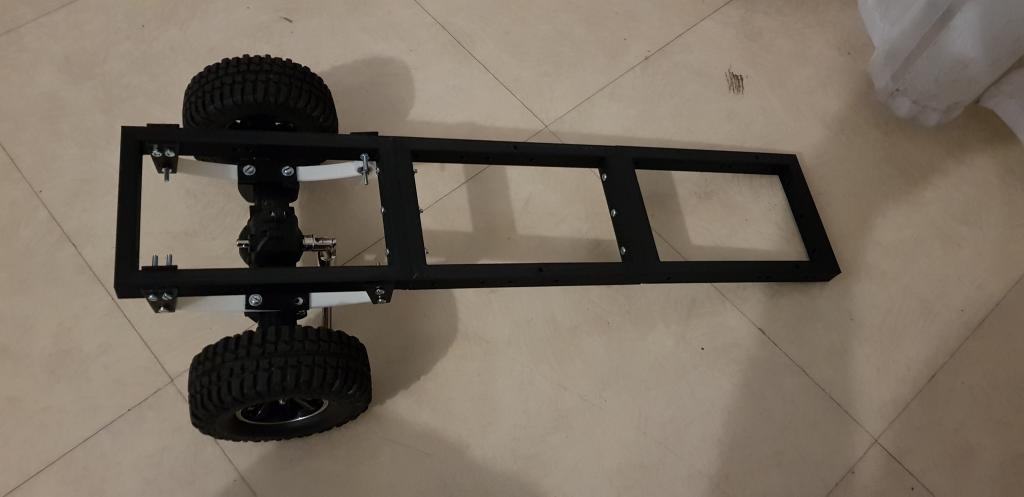

Châssis en 3 parties avec des ponts d'origine HG.

Pose de la carrosserie sur le châssis pour voir le rendu final

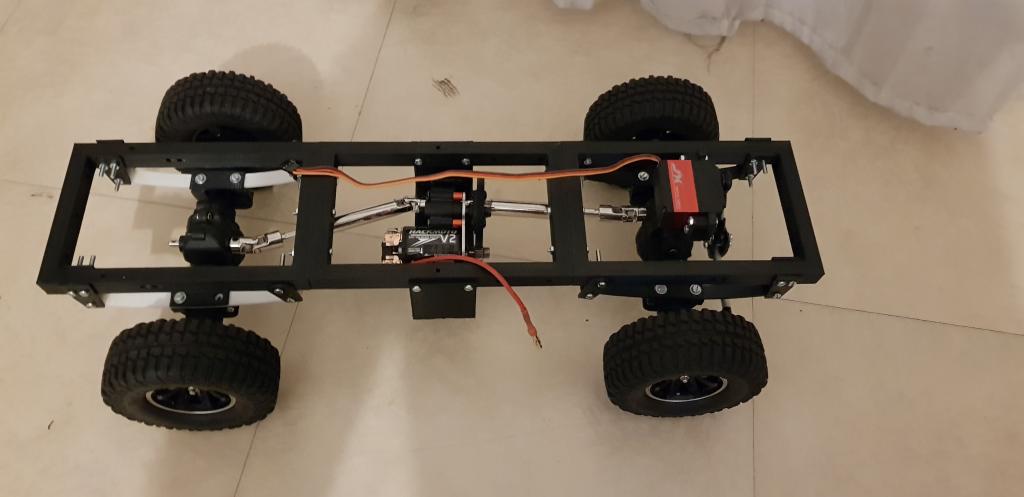

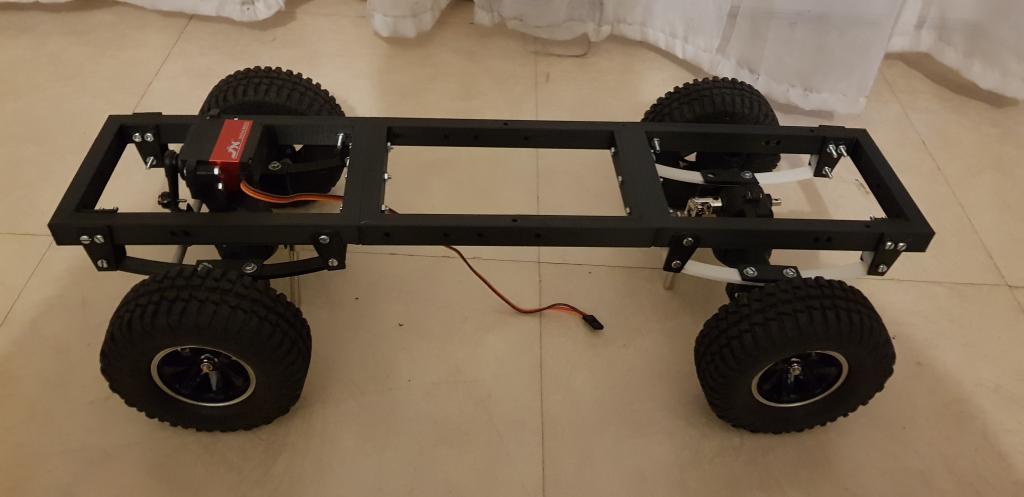

Mise en place des deux ponts

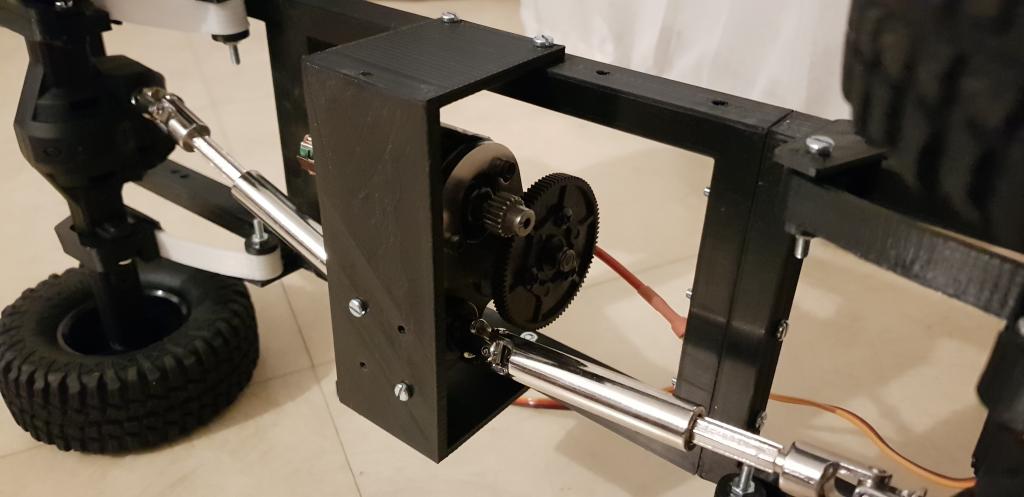

Installation de la transmission HSP sur un support fait-maison

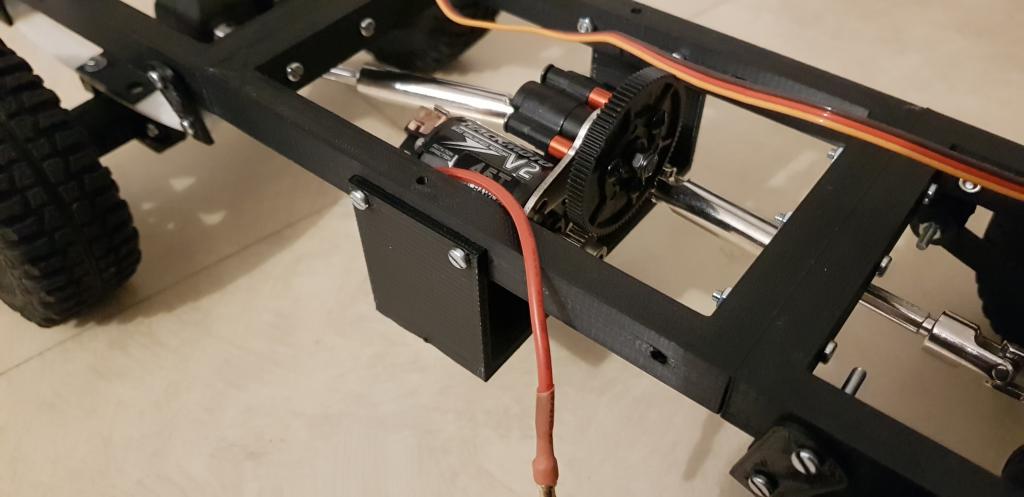

La transmission est placé très bas pour éviter que les cardans touchent le châssis

L'idéal sera par la suite d'avoir une boite de transfert afin de placer le moteur en haut à l'avant du châssis

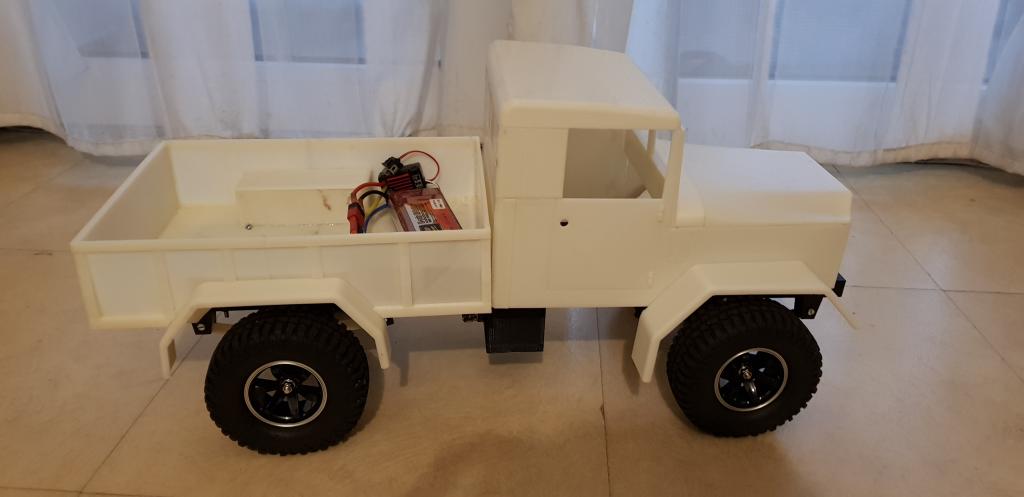

Fixation de la carrosserie au châssis. Il y a des défaut d'ajustement qu'il faudra que je corrige

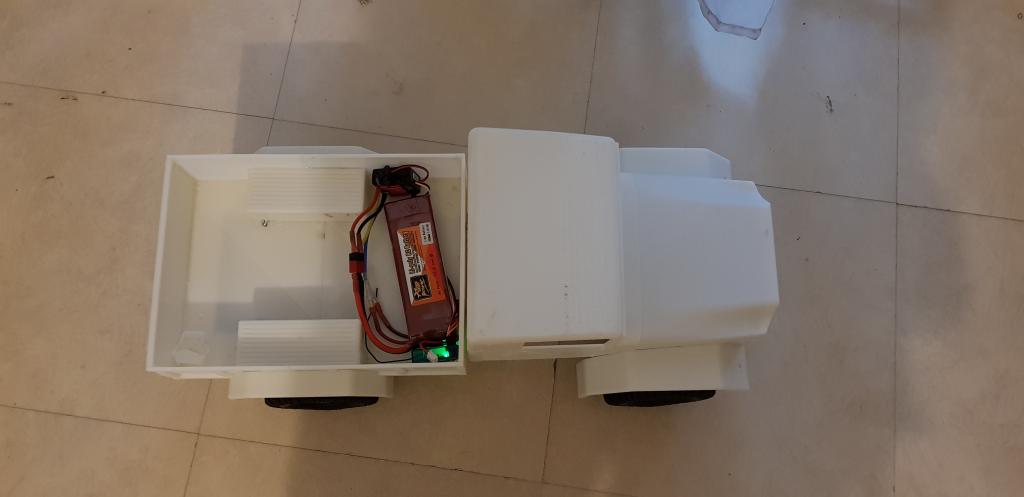

L'ensemble récepteur-controleur-lipo sera bientôt caché dans une caisse imprimé en 3D et placé dans la benne

Pour la suite des améliorations il y aura :

- Installer des écrous autobloquant sur tous les boulons

- Re-ajuster la hauteur de fixation de l'arrière de la cabine

- Créer un support de transmission amélioré

- Imprimer des accessoires de carrosserie (échappement, parre-choc avant et arrière, réservoir, rangements, tableau de bord)

- Peinture de la carrosserie

A très bientôt pour peut être une première vidéo de test

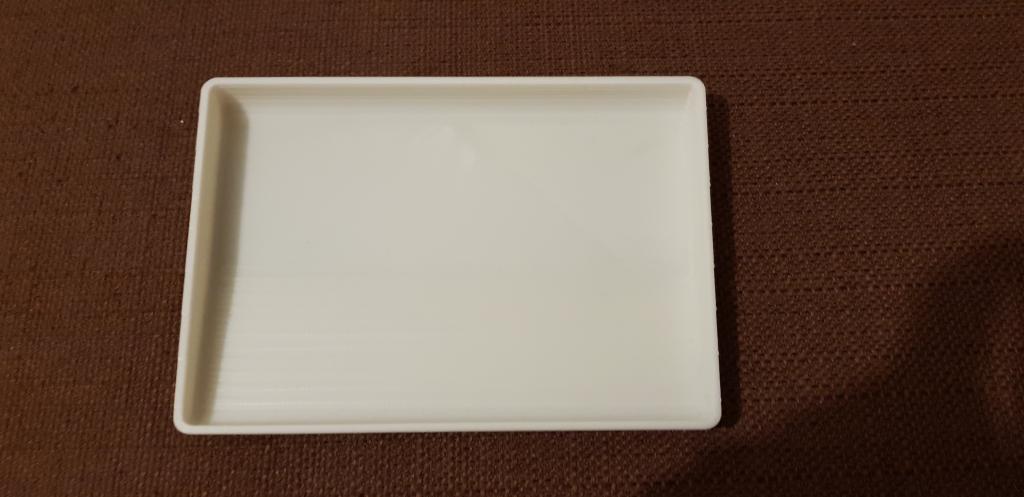

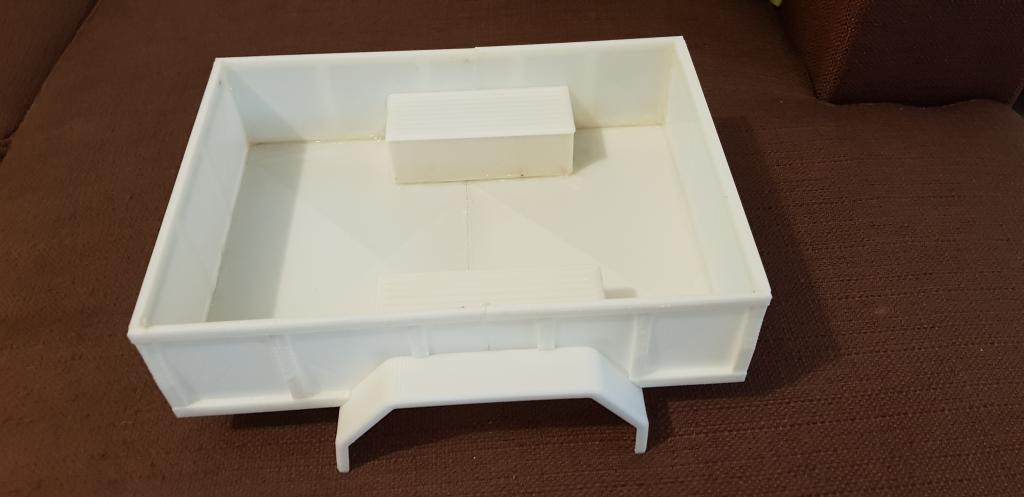

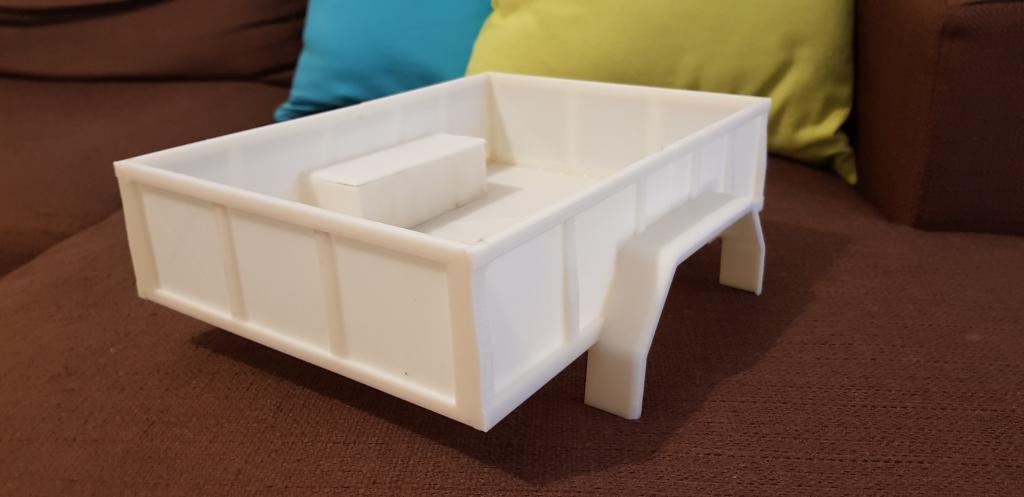

Après de nombreuses heures d'impression, toutes les pièces de la benne du camion M35 sont enfin imprimés.

Après un peu de collage à la super glue et toujours renforcé au pistolet à colle, les pièces sont assemblés.

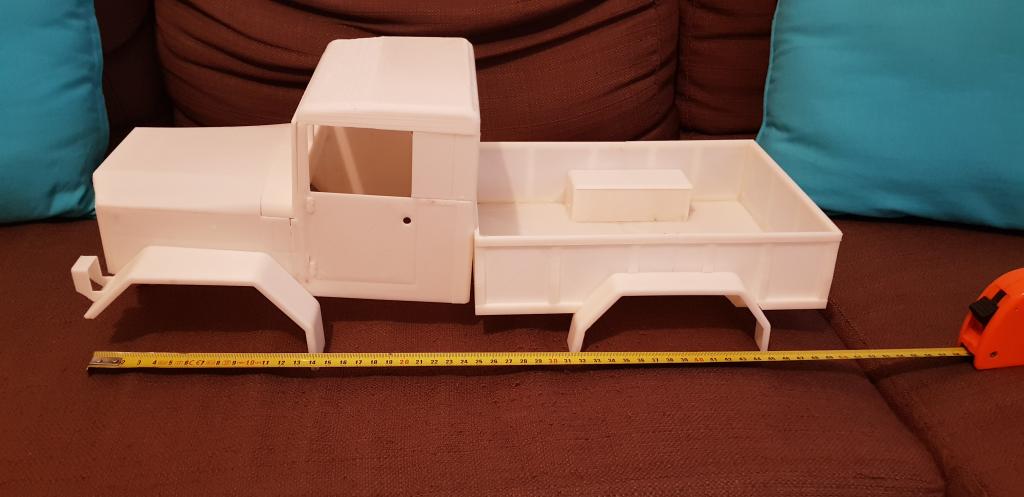

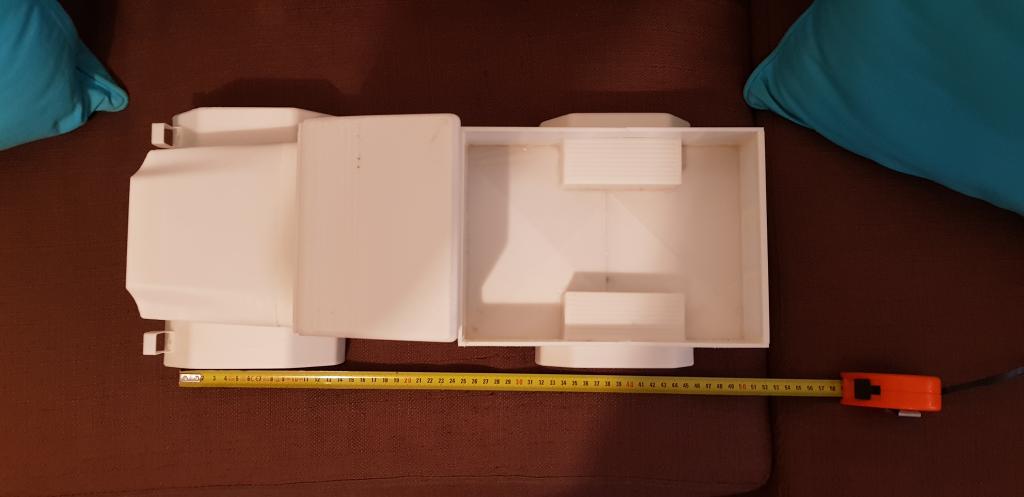

C'est plutôt pas mal tout ça

Prochaine étape, c'est la création et l'impression d'un châssis pour cette carrosserie. A bientôt pour la suite...

Bonjour,
Cela faisait un moment que je n'avais pas donné de nouvelles. Des soucis d'impression avec ma Tevo Tarantula ont ralentis l'avancement de mon projet.

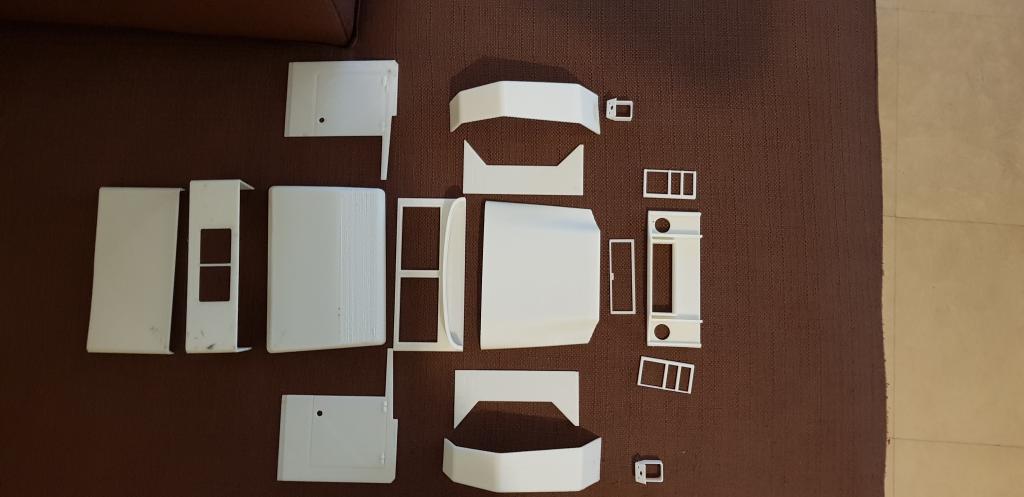

Les problèmes étant maintenant résolus, j'ai enfin pu terminer l'impression de toutes les pièces de la cabine du camion M35.

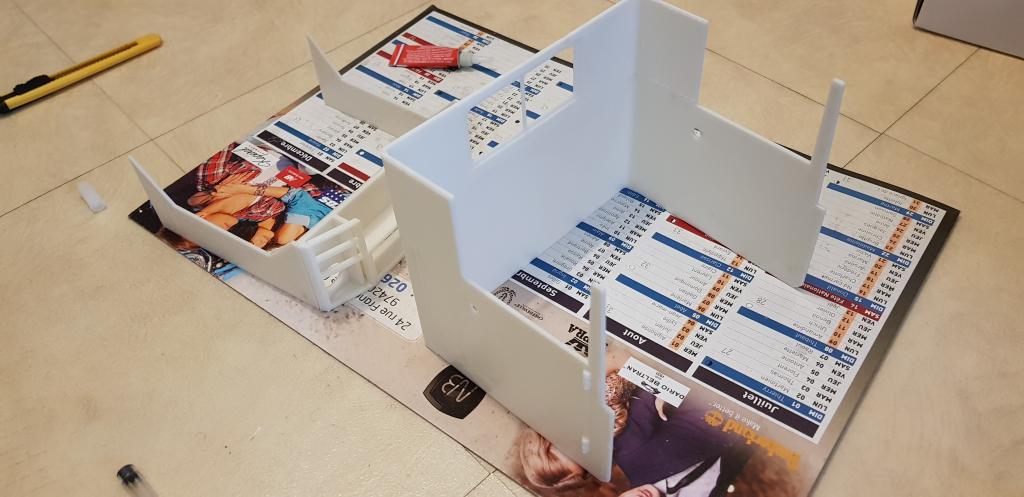

J'ai tout de suite commencé l'assemblage des pièces en utilisant de la colle super glue.

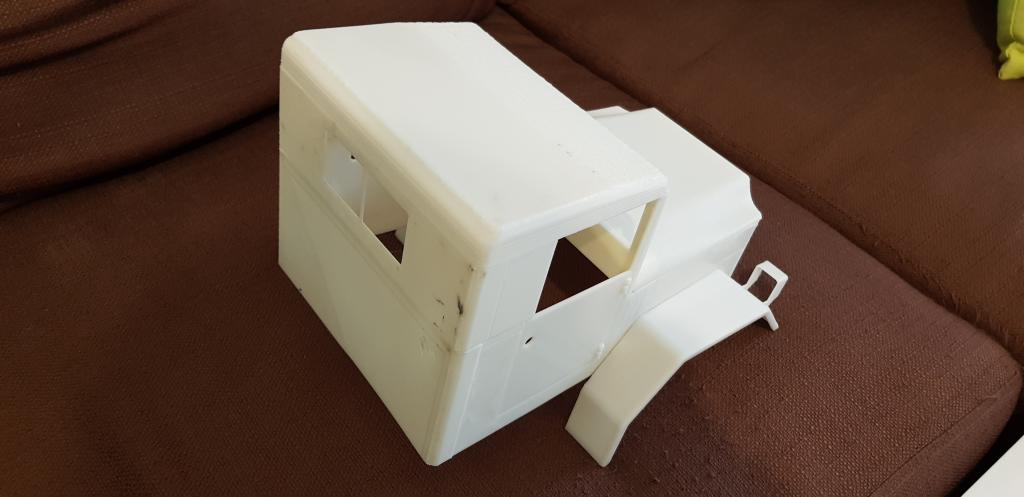

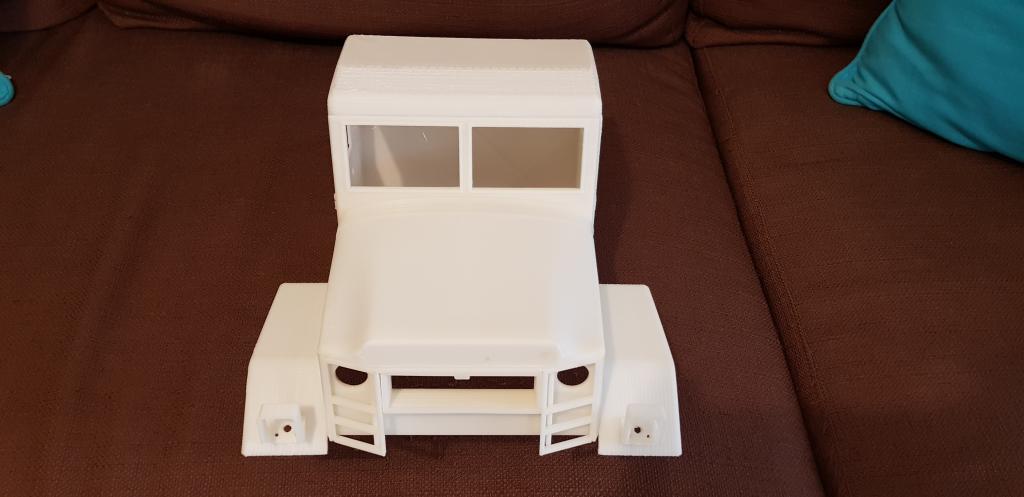

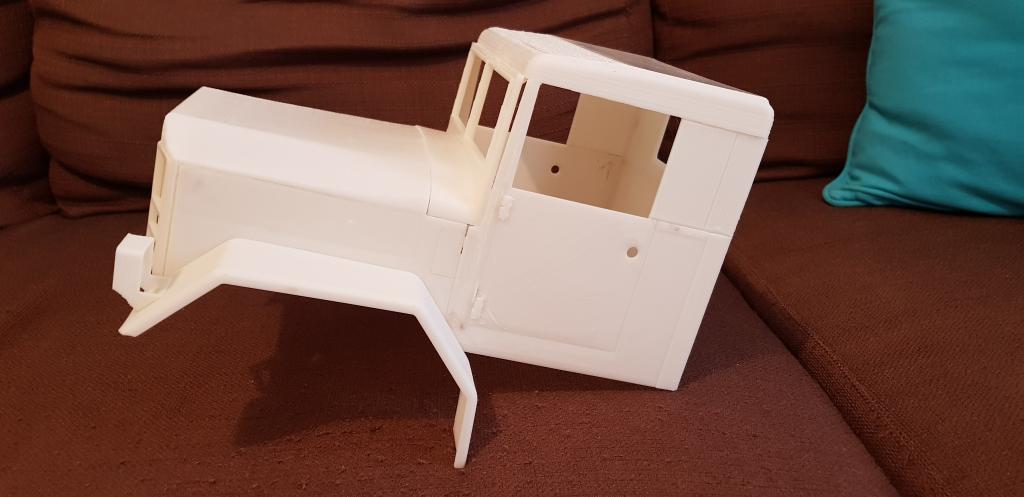

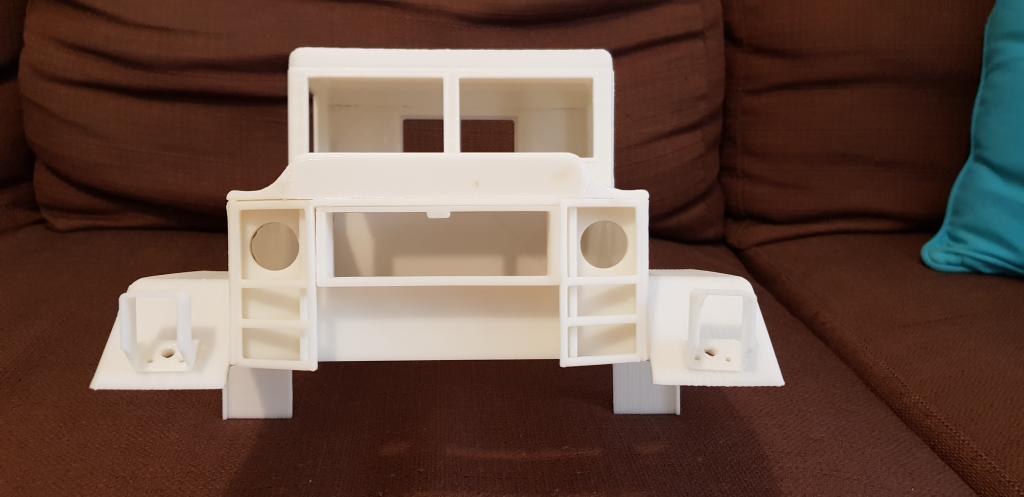

Et voilà la cabine du camion entièrement montée !

J'ai renforcé le collage des différentes pièces par l'intérieur de la carrosserie au pistolet à colle.

L'impression des pièces de la benne du camion est déjà en cours.

On se retrouve très bientôt pour la suite du montage .

Bonjour,

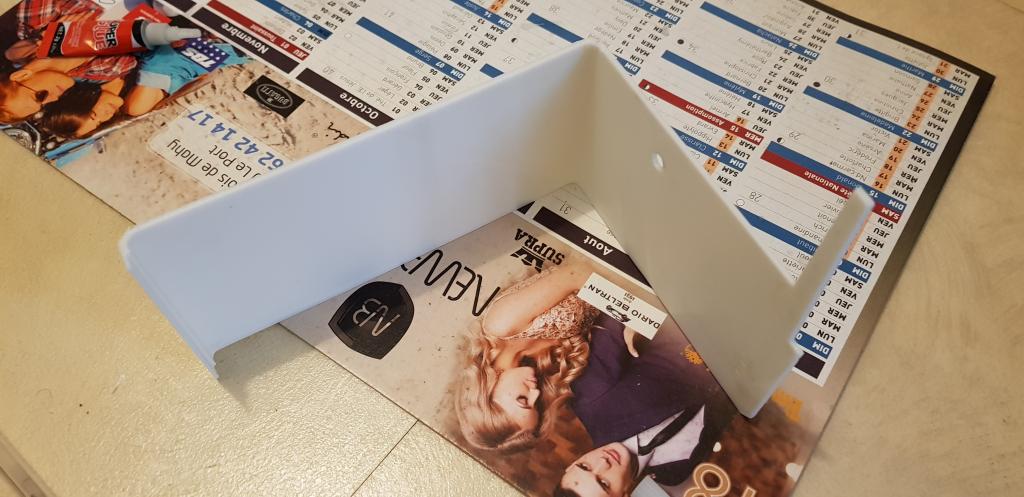

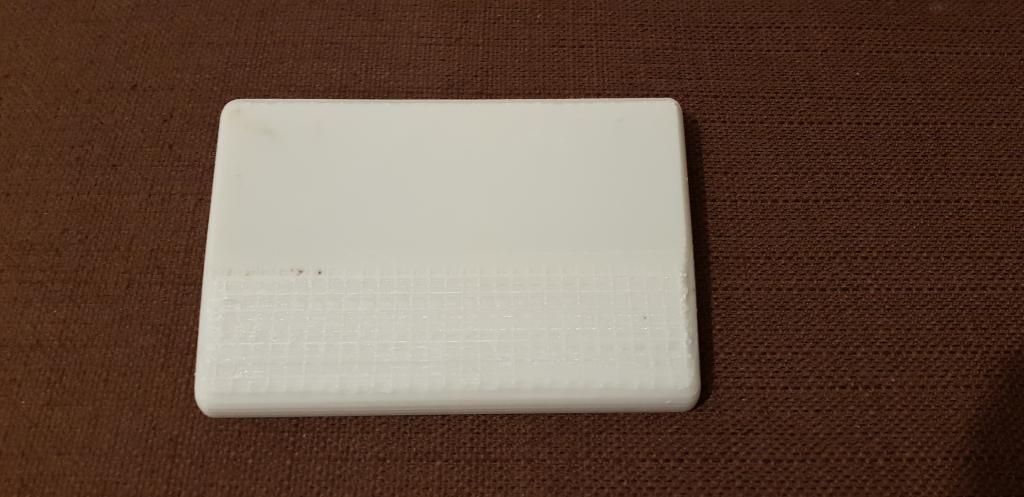

Aujourd'hui j'ai imprimé le toit du camion et l'impression à duré environ 6h30.

Une fois l'impression terminé, il a fallu enlever tous les supports d'impression. Le résultat n'est pour l'instant pas top mais j'espère qu'après un ponçage le rendu sera meilleur.

Voici deux photos :

On se retrouve dans quelques jours pour la suite des impressions

Bonjour,

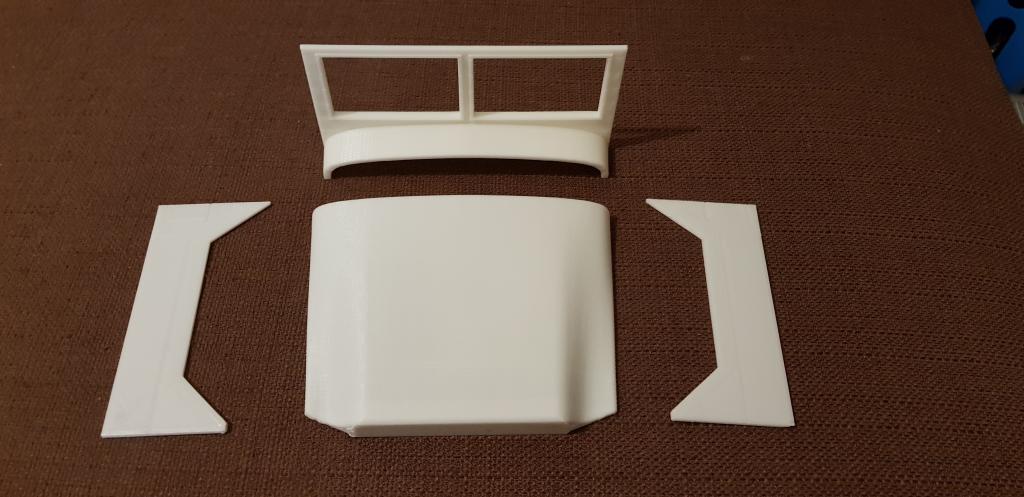

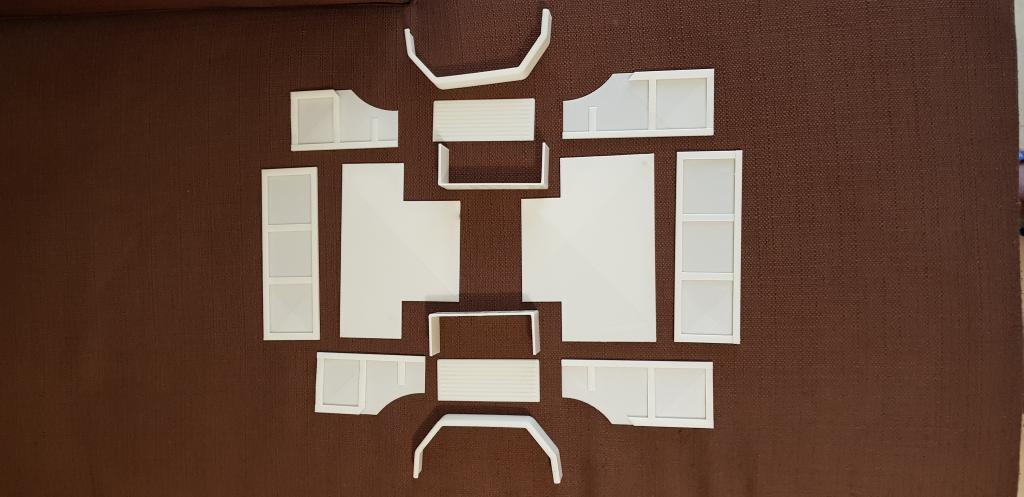

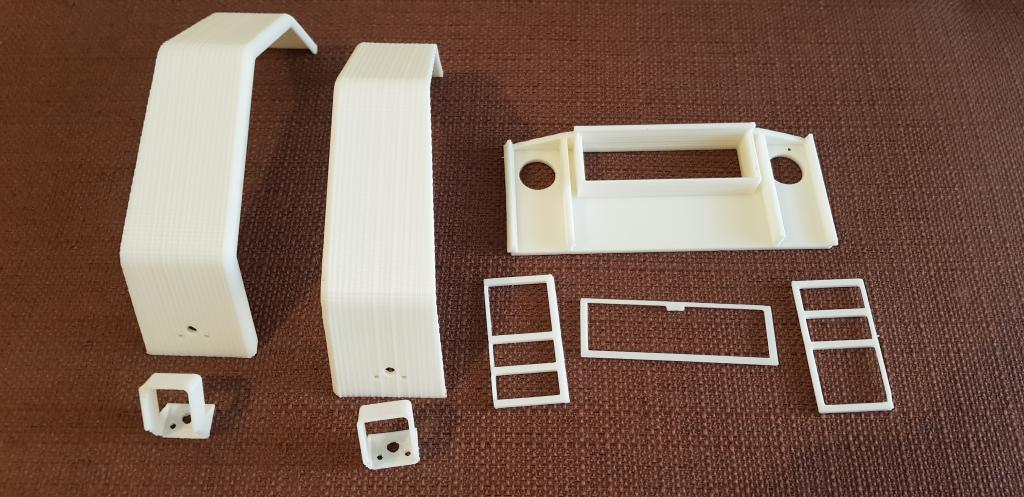

Voici une photo des pièces que j'ai imprimé aujourd'hui pour cette carrosserie de camiron rc M35.

A très vite pour la suite des impressions...

Bonjour,
J'ai débuté l'impression en 3d d'une carrosserie de camion rc. Il s'agit du modèle M35 dans une version 4x4.

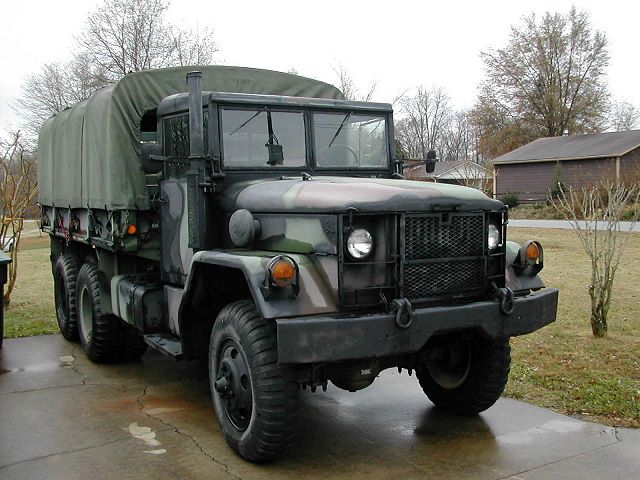

Voici à quoi ressemble le modèle 6x6 taille réelle...

Un membre de l'excellent site de partage de fichier .stl " https://www.thingiverse.com/ " à modéliser un modèle réduit dans une version 4 roues motrices que vous pouvez découvrir sur le page suivante : https://www.thingiverse.com/thing:2824207

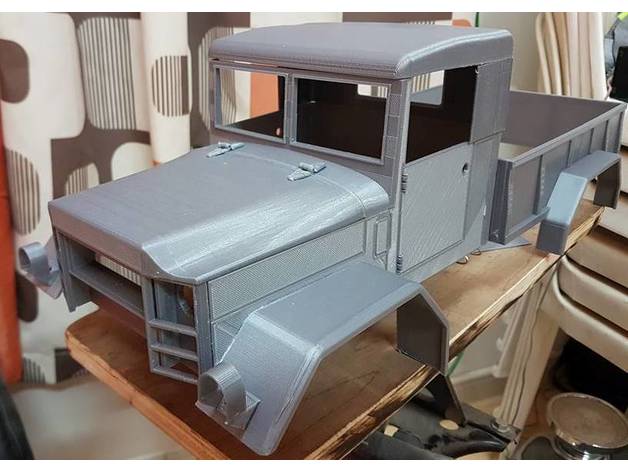

Une fois toute les pièces imprimés, je devrais avoir quelques qui ressemble à ça :

@ Photo de NEO72 - Thingiverse

J'ai déjà imprimé quelques pièces de la carrosserie que vous pouvez voir sur la photo ci-dessous.

Je posterais des photos des futurs pièces imprimés au fur et à mesure.

A très bientôt.
